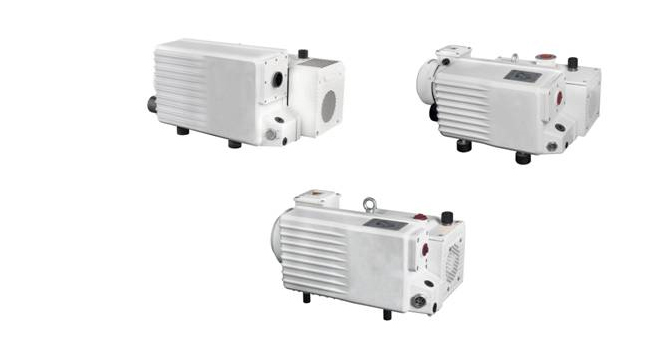

| 油迴轉式真空幫浦 |
RV系列油迴轉式真空泵:偏心安裝的轉子在泵體內旋轉，旋轉產生的離心力使轉子槽內滑動的葉片緊貼泵內壁，葉片將泵體和轉子之間的月牙型空間分隔成數個工作腔，當工作腔和進氣通道相連時，泵吸入氣體，葉片繼續轉動使氣體收到壓縮併排入油箱內。
吸氣口與排氣口之間的壓力差同時使真空泵的潤滑油也進入壓縮腔，潤滑油和被抽氣體一起排入油箱內並通過重力作用和油氣濾網分離作用以及排氣篩檢程式的分離作用使潤滑油從油氣混合體中被分離，潤滑油回到油箱底部然後再次進入泵工作腔，不含油的被抽氣體通過排氣口排入大氣中。
特點：
• 精密設計、體積輕巧、節省空間
• 排氣油氣過濾效果達99.9%
• 完全氣冷式、不需任何冷卻水
• 低震動、不需基礎螺絲固定
• 含氣鎮閥、可操作含水氣製程
• 運轉安靜
• 含標準進口逆止閥、避免真空油逆流
• 所有馬達均適用於50/60HZ
• 直結傳動、不需皮帶
用途：
食品製程，真空包裝，塑膠真空成型，橡膠機械，真空乾燥，自動化機械，真空吸附搬運，醫院，實驗室以及揮發性之化學製程。 |
 |
|
| 技術資料 |
型號 Model |
RV-020C |
RV-022C |
RV-040C |
RV-100C |
RV-200C |
RV-300C |
抽氣速度
Suction Capacity
(m³/h)
|
20 |
22 |
40 |
100 |
200 |
300 |
極限壓力
Ultimate Pressure
(mbar)
|
Without
gas
ballast |
/ |
≦0.3 |
≦0.3 |
≦0.3 |
≦8x10-2 |
≦8x10-2 |
極限全壓力
Ultimate Total Pressure
(mbar)
|
Without
gas
ballast I |
≦0.5 |
≦0.5 |
≦0.5 |
≦0.5 |
≦0.5 |
≦0.5 |
Without
gas
ballast II |
/ |
≦2.5 |
≦2 |
≦3 |
≦1.5 |
≦1.5 |
噪音 Noise Level (dB) |
≦65 |
≦58 |
≦59 |
≦62 |
≦70 |
≦71 |
電源
Power Supply
|
Single/
3-PH
|
Single/
3-PH |
3-Phase |
3-Phase |
3-Phase |
3-Phase |
功率 Power Rating (kw) |
0.75 |
1.1 |
1.1 |
2.2 |
5.5 |
7.5 |
轉速 Motor Speed (50/60HZ)
rmp
|
2880/3450 |
1440/1720 |
1440/1720 |
1440/1720 |
1440/1720 |
1440/1720 |
環境溫度
Ambient temperature (℃)
|
10-40 |
10-40 |
10-40 |
10-40 |
10-40 |
10-40 |
油量 Oil Capacity
(L)
|
0.45 |
1 |
2.5 |
2.5 |
5~7 |
7~9 |
防護等級
Level of Protection
|
IP54 |
IP54 |
IP54 |
IP54 |
IP54 |
IP54 |
吸吹口
Intake and Exhaust
|
G3/4" |
G3/4" |
G1 1/4" |
G1 1/4" |
G2" |
G2" |
重量 Weight (Kg) |
19.5 |
90 |
39.2 |
72 |
132 |
190 |
尺寸 (mm)
Dimension (L*W*H) |
317*249*219 |
496*268*248 |
555*304*268 |
703*406*286 |
930*533*436 |
1035*540*434 |
|
| |
|
|
