| 液封式真空幫浦 |
原理：

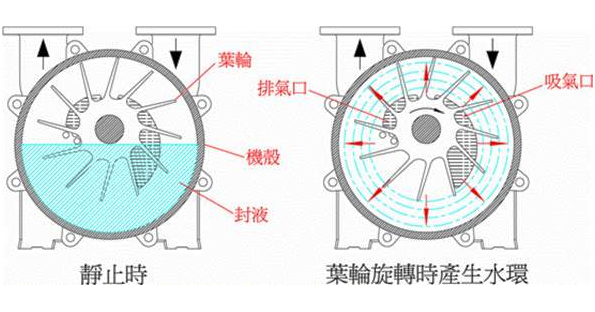

液封式真空幫浦是以液體當做活塞，葉輪轉動時，液體被拋向外圍形成移動的液封環，液封環內部中空，因為葉輪相對於機體是偏心運轉，因此葉輪轉動時，在吸入口位置逐漸離開液封環，兩葉片間空間逐漸增大而吸入氣體，當葉輪轉到排氣口位置時，再度進入液封環，兩葉片間空氣逐漸縮小，壓縮氣體並由排氣口排出，如此週而復始。
特點：
1.此機型利用液封活塞原理操作，特別適用於含水份、蒸氣及可凝結性氣體的抽取。
2.低溫壓縮，對易爆之氣體安全性高。
3.內部無金屬面接觸，故不需加油潤滑，保養費用低，完全無油煙。
4.排氣口加裝消音器，運轉時，無燥音之慮。
5.入口加裝大氣助力器，最終真空度可達 6~2Torr，如串聯機械式真空助力幫浦則
可提高真空度及加大排氣能力。
用途：
真空成型、真空鑄造、醫療真空系統、真空乾燥、真空輸送、汽化器試驗、真空過濾、真空濃縮纖維工業、真空分餾、真空含浸、真空脫氣、真空充填、真空凝結、真空吸附搬運、保力龍及造紙工業、化學工業、玻璃研磨加工、面板加工、電子科技產業等。 |
|
兩段式真空泵規格表
*雙段式最高真空度可達25Torr，理想操作壓力40~160Torr。
SWV系列真空幫浦試驗條件如下: 入口空氣溫度：20℃、出口壓力：1atm、封液溫度：15℃ |
型 式 |
馬 力
(Hp) |
轉 速
(rpm) |
排 氣 速 度(m³/min) |
口 徑
(in) |
液封水量
(L/min) |
-720mmHg
(40Torr)
|
-695mmHg
(65Torr)
|
-670mmHg
(90Torr)
|
-650mmHg
(110Torr)
|
DWV-2 |
2 |
2800 |
0.3 |
0.36 |
0.39 |
0.41 |
1 |
7 |
2 |
3400 |
0.39 |
0.47 |
0.5 |
0.52 |
DWV-3 |
2 |
2800 |
0.55 |
0.7 |
0.73 |
0.72 |
1 |
8 |
3 |
3400 |
0.62 |
0.75 |
0.77 |
0.77 |
SWV-5 |
5 |
1750 |
1.35 |
1.71 |
1.75 |
1.75 |
2 |
18 |
SWV-5D |
3 |
1450 |
0.8 |
1.1 |
1.2 |
1.3 |
2 |
18 |
5 |
1750 |
1.45 |
1.92 |
1.95 |
1.96 |
SWV-7 |
71/2 |
1750 |
2.0 |
2.45 |
2.73 |
2.75 |
2 |
20 |
SWV-7D |
5 |
1450 |
1.3 |
2.3 |
2.5 |
2.53 |
2 |
20 |
71/2 |
1750 |
2.2 |
2.9 |
3.2 |
3.3 |
SWV-10 |
10 |
1750 |
2.3 |
2.92 |
3.35 |
3.35 |
2 |
25 |
SWV-10D |
71/2 |
1450 |
2.8 |
3.2 |
3.3 |
3.3 |
2 |
25 |
10 |
1750 |
3.2 |
3.9 |
4.3 |
4.3 |
SWV-15 |
10 |
1450 |
4.4 |
4.7 |
4.9 |
5.1 |
2 |
40 |
15 |
1750 |
4.5 |
5.5 |
5.61 |
5.83 |
SWV-20 |
15 |
1450 |
4.8 |
5.8 |
6.6 |
6.8 |
2 |
40 |
20 |
1750 |
5.61 |
6.73 |
7.4 |
7.5 |
SWV-25 |
20 |
1450 |
6.0 |
7.1 |
7.6 |
7.9 |
2 |
50 |
25 |
1750 |
7.0 |
8.2 |
9.1 |
9.3 |
SWV-600 |
25 |
1450 |
6.8 |
8.2 |
8.8 |
9 |
3 |
35 |
30 |
1750 |
7.5 |
9.5 |
10 |
10.3 |
SWV-700 |
30 |
1450 |
8 |
9.3 |
10.5 |
10.8 |
3 |
35
|
40 |
1750 |
9.3 |
11.9 |
12.7 |
12.8 |
SWV-900 |
40 |
1450 |
13.5 |
15 |
15.3 |
15.4 |
3 |
35 |
50 |
1750 |
15 |
18.5 |
18.4 |
18.4 |
SWV-1300 |
50 |
960 |
18.5 |
20 |
21 |
21.5 |
4 |
85 |
60 |
1100 |
19 |
22 |
23 |
24 |
75 |
1150 |
20 |
24 |
26 |
27 |
SWV-1600 |
60 |
960 |
19 |
23 |
27 |
28 |
4 |
90 |
75 |
1100 |
21 |
25 |
29 |
30 |
100 |
1150 |
23.3 |
27.3 |
32 |
33 |
標準附件
聯軸傳動式 : ＊聯軸器＊底座
皮帶傳動式 : ＊皮帶輪、皮帶＊底座＊皮帶輪護蓋
選用附件
＊三相馬達 ＊水封式專用逆止閥 ＊循環水桶 ＊大氣助力器 ＊消音桶 ＊真空計
＊洩壓閥 ＊熱交換器
|
|
| |
單段式真空泵規格表
單段式最高真空度可達60Torr，理想操作壓力160~760Torr。
SW系列真空幫浦試驗條件如下：入口空氣溫度：20℃、出口壓力：1atm 、封液溫度：15℃ |
型 式
|
馬 力
(Hp)
|
轉 速
(rpm)
|
排 氣 速 度(m³/min)
|
口 徑
(in)
|
液封水量
(L/min)
|
-640mmHg
(120Torr) |
-590mmHg
(170Torr) |
-490mmHg
(270Torr) |
-400mmHg
(360Torr) |
DW-1
|
1 |
2800 |
0.24 |
0.25 |
0.27 |
0.27 |
1
|
7
|
1 |
3400 |
0.29 |
0.32 |
0.33 |
0.33 |
DW-2
|
1 |
2800 |
0.38 |
0.46 |
0.5 |
0.53 |
1
|
8
|
2 |
3400 |
0.57 |
0.62 |
0.66 |
0.67 |
SW-5 |
5 |
1750 |
1.51 |
1.97 |
2.22 |
2.26 |
2 |
18 |
SW-7
|
71/2 |
1750 |
1.88 |
2.71 |
3.1 |
3.1 |
2
|
20
|
SW-10 |
10 |
1750 |
2.65 |
3.25 |
3.65 |
3.7 |
2 |
25 |
SW-10D
|
71/2 |
1450 |
1.95 |
2.8 |
3.2 |
3.4 |
2
|
25
|
10 |
1750 |
2.7 |
3.6 |
3.9 |
4 |
SW-15
|
10 |
1450 |
4 |
4.8 |
5.2 |
5.6 |
2
|
40
|
15 |
1750 |
4.6 |
5.8 |
6.3 |
6.7 |
SW-25A
|
20 |
1450 |
5.4 |
6.5 |
7.8 |
8 |
2
|
45
|
25 |
1750 |
6.5 |
7.8 |
9.3 |
9.7 |
SW-600
|
20 |
1450 |
8 |
8.5 |
8.9 |
9.2 |
3
|
27
|
25 |
1750 |
9 |
10 |
10.7 |
11 |
SW-700
|
25 |
1450 |
9 |
10.8 |
11.9 |
12.4 |
3
|
30
|
30 |
1650 |
10 |
12.5 |
13.7 |
14.3 |
30 |
1750 |
11 |
13 |
14.5 |
15 |
SW-900 |
30 |
840 |
12 |
13.5 |
14 |
14 |
5 |
50 |
40 |
960 |
15 |
17 |
17 |
16.5 |
50 |
1150 |
15 |
20.5 |
21 |
20 |
SW-1300
|
50 |
960 |
19 |
20 |
21 |
21 |
5
|
70
|
60 |
1100 |
20 |
24 |
25 |
25 |
SW-1600
|
60 |
960 |
20 |
25 |
26 |
29 |
5
|
75
|
75 |
1150 |
25 |
31 |
32 |
34 |
標準附件
聯軸傳動式 : ＊聯軸器＊底座
皮帶傳動式 : ＊皮帶輪、皮帶＊底座＊皮帶輪護蓋
選用附件
＊三相馬達 ＊水封式專用逆止閥 ＊循環水桶 ＊大氣助力器 ＊消音桶 ＊真空計
＊洩壓閥 ＊熱交換器 |
|
| |

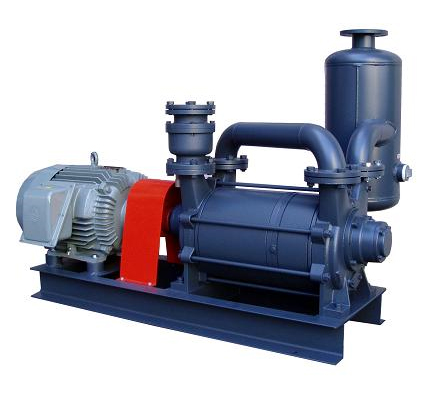

| 雙段液封式真空泵 |
 |

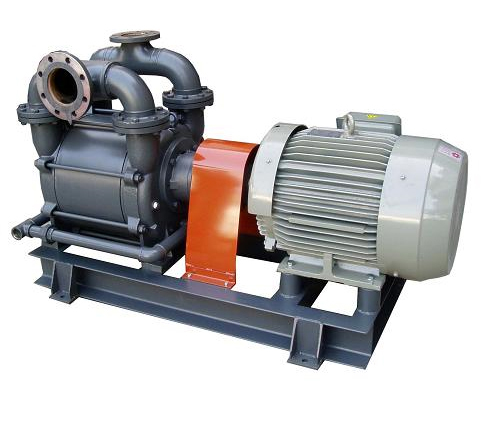

| 單段液封式真空泵 |
 |

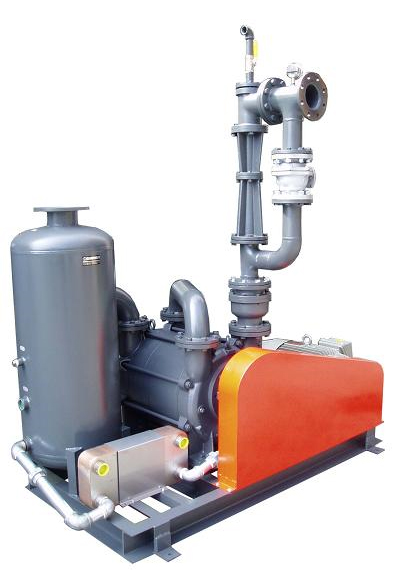

| 液封式真空幫浦串聯大氣助力器 |
 |
| |
